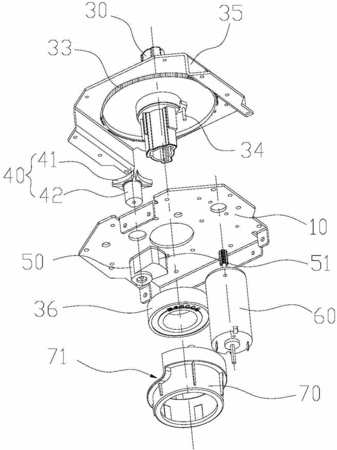

摘要：本實用新型公開一種汽車模擬器方向盤1080度限位結構，包括固定板、方向盤轉軸、定位器及卡位件，方向盤轉軸上設有齒輪轉盤及卡位槽，齒輪轉盤上設有能帶動定位器旋轉的凸柱，定位器與卡位件同步旋轉，該卡位件上設有卡抵部，該卡抵部可卡抵于方向盤轉軸的卡位槽內，從而達到限位作用。本實用新型的方向盤旋轉一圈時，設于齒輪轉盤上的凸柱與定位器的撥轉部配合，可帶動定位器旋轉三分之一圈，進而帶動所述卡位件旋轉三分之一圈；方向盤旋轉三圈后，卡位件的卡抵部剛好卡抵于方向盤轉軸的卡位槽內，從而達到限定方向盤繼續旋轉的作用，該限位結構的結構簡單，且限位效果準確。
- 專利類型實用新型
- 申請人廣州鉅東網絡科技有限公司;
- 發明人江浩倫;
- 地址510000 廣東省廣州市白云區沙太路華苑街18號大院內自編16號4層
- 申請號CN201420037854.2
- 申請時間2014年01月21日
- 申請公布號CN203706482U
- 申請公布時間2014年07月09日
- 分類號G09B9/04(2006.01)I;
