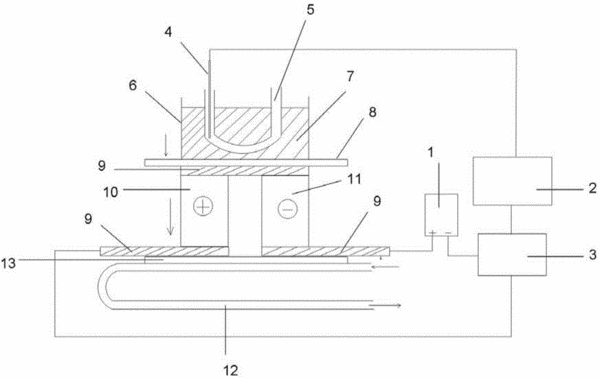

摘要:一種低溫反應裝置,包括電源、控溫系統、冷阱系統、U型反應管及半導體制冷器,控溫系統包括熱電偶、控溫儀表及半導體模塊,冷阱系統包括冷阱、冷阱傳熱介質酒精及水循環管道,半導體致冷器內部包括致冷面基板、致熱面基板、導流條、P型致冷元件及N型致冷元件,整個半導體致冷器的上端為吸熱端,下端為放熱端。熱電偶檢測實際溫度并將其傳輸給控溫儀表,控溫儀表作出控制信號去觸發半導體模塊,半導體模塊接通電源給半導體制冷器供電,半導體制冷器吸熱端不斷從冷阱內的傳熱介質酒精吸收熱量,放熱端不斷釋放熱量,流動的水循環系統不斷把釋放的熱量帶走,直到U型反應管內的溫度到達設定值。
- 專利類型實用新型
- 申請人浙江泛泰儀器有限公司;
- 發明人王成文;
- 地址324000 浙江省衢州市柯城區凱旋南路6號
- 申請號CN201320642678.0
- 申請時間2013年10月17日
- 申請公布號CN203695029U
- 申請公布時間2014年07月09日
- 分類號B01J19/00(2006.01)I;F25B21/02(2006.01)I;
