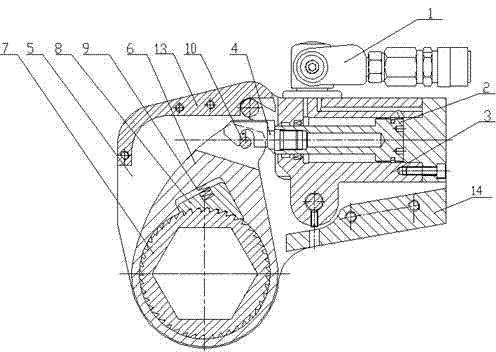

摘要:本實用新型公開了一種中空式液壓扳手,它包括旋轉接頭、油缸、活塞桿、鉤頭、兩塊擋板、傳力板、細齒棘輪、棘爪、彈簧和銷軸,旋轉接頭與油缸連通,活塞桿設置在油缸內部,鉤頭與活塞桿一端螺紋連接;所述的傳力板通過細齒棘輪、鉤頭、銷軸來定位,細齒棘輪設置在傳力板上,傳力板挨近細齒棘輪上部的地方開有槽,棘爪設置在該槽內,一端與細齒棘輪多齒嚙合,另一端通過彈簧壓緊槽壁;兩塊擋扳通過墊塊和反力臂用螺釘和彈性銷來固定。本實用新型提出的一種中空式液壓扳手,消除“卡死現象”,結構簡便、制造相對簡單,降低生產成本,采用細齒棘輪,強度高,力矩輸出精度高,傳動效率高,降低了故障率。
- 專利類型實用新型
- 申請人馬鞍山市三江機械有限公司;
- 發明人邰淼;魯志才;
- 地址243000 安徽省馬鞍山市博望鎮西工業區
- 申請號CN201420021569.1
- 申請時間2014年01月15日
- 申請公布號CN203665410U
- 申請公布時間2014年06月25日
- 分類號B25B21/00(2006.01)I;B25B23/00(2006.01)I;
