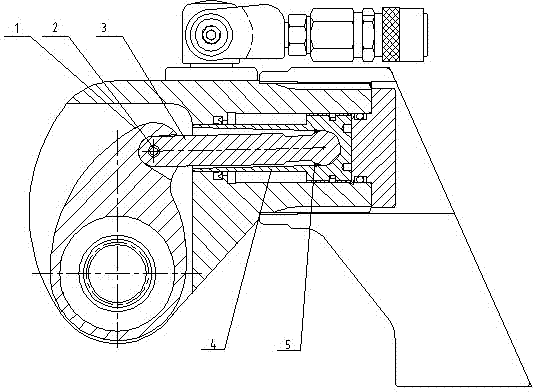

摘要:本實用新型公開了一種驅動式液壓扳手,它包括傳力板、活塞桿、活塞,活塞分為左右兩段,左段里面是錐孔,右段里面是球形孔,活塞桿右端的球頭部分與活塞的球形孔相配合,其左段放置在活塞桿的錐孔內,其左端球面與傳力板相連,活塞的球形孔與錐孔連接處的環形槽內設置有卡環,卡環套在活塞桿右端的球頭處。本實用新型通過將現有的活塞與錐套兩個零件一體化設計成活塞一個整體零件、球頭處設計成卡環槽,其優點是:活塞的強度提高,不易變形;同時,密封性提高,不會出現螺紋松動和O型密封圈損壞,因此不會出現液壓油泄露的情況。
- 專利類型實用新型
- 申請人馬鞍山市三江機械有限公司;
- 發明人邰淼;魯志才;
- 地址243100 安徽省馬鞍山市博望鎮西工業區
- 申請號CN201320147480.5
- 申請時間2013年03月28日
- 申請公布號CN203185232U
- 申請公布時間2013年09月11日
- 分類號B25B21/00(2006.01)I;F15B15/20(2006.01)I;
