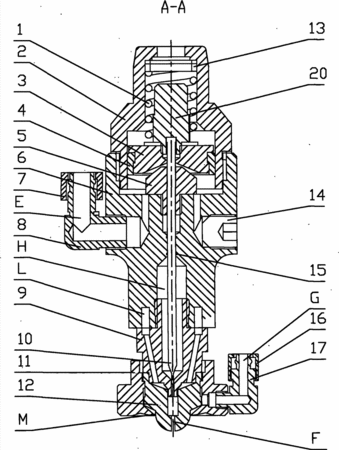

摘要：一種噴嘴自動清洗裝置，本實用新型在噴槍的噴嘴外部增加一個清洗環，以及溶劑供給裝置，溶劑供給裝置和清洗環之間設有電磁閥并通過管路連接，電磁閥用來關閉溶劑；清洗環設有溶劑進口，清洗環內壁下端設有內錐環，清洗環內壁的上端設有內螺紋，噴嘴下端的設有外錐體，噴嘴上端帶有凸臺，清洗環壓緊噴嘴的凸臺使之固定，噴嘴依靠清洗環固定在膠嘴上；出口通道和膠腔連通，膠嘴的外圓設有螺紋，清洗環和膠嘴通過螺紋連接，膠嘴通過螺紋和殼體固定；當溶劑從溶劑進口進入到環形通道，在壓力的作用下溶劑從環形通道噴射出來，噴射出來的溶劑對準噴嘴下端的球部外表面清洗，達到自動清洗的目的；本實用新型適用于噴漆、噴膠、涂膠等行業的噴槍噴嘴的自動清洗。
- 專利類型實用新型
- 申請人大連華工創新科技股份有限公司;
- 發明人韓毅軍;劉桂紅;時丕林;
- 地址116037 遼寧省大連市甘井子區姚北路25-18號
- 申請號CN201320703554.9
- 申請時間2013年11月03日
- 申請公布號CN203664092U
- 申請公布時間2014年06月25日
- 分類號B05B15/02(2006.01)I;
