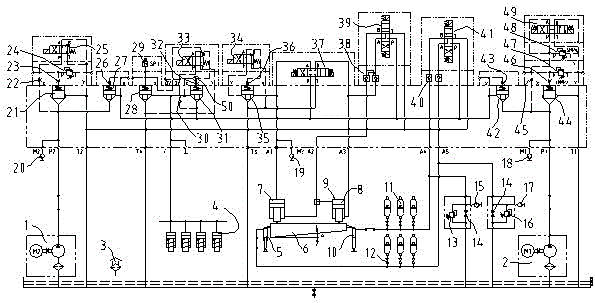

摘要：一種大型閘式剪板機液壓系統，包括與刀架連接的油缸、油箱、液壓動力部分和液壓控制閥，油缸包括主油缸和副油缸，主油缸的有桿腔與副油缸無桿腔連接后形成串聯油缸同步驅動刀架上下運動；還包括連接在刀架端部、用于支撐刀架的平衡油缸，平衡油缸為兩個，平衡油缸的油口與蓄能器連接形成密閉空間，該密閉空間中充有一定壓力的、用于平衡刀架重力的液壓油。本實用新型適用于大型閘式剪板機，主、副油缸的設計保證了剪切過程中液壓系統具有更充足的剪切力；剪切中兩套動力單元既可同時使用，也可單獨使用，靈活的選擇方式有效降低了液壓系統能耗；蓄能器安全回路的設置保證了蓄能器運行和維修安全。
- 專利類型實用新型
- 申請人山東力豐重型機床有限公司;
- 發明人劉海龍;潘偉;何強;王紅;劉偉;宋洪成;
- 地址251700 山東省濱州市惠民縣經濟開發區新永莘路
- 申請號CN201320847559.9
- 申請時間2013年12月21日
- 申請公布號CN203614473U
- 申請公布時間2014年05月28日
- 分類號F15B1/02(2006.01)I;F15B11/16(2006.01)I;B23D15/06(2006.01)I;
