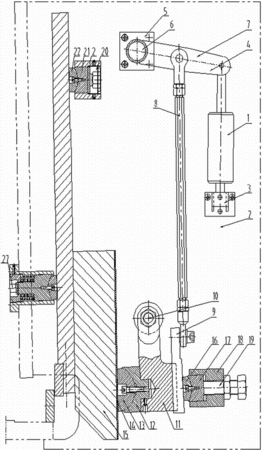

摘要：本實用新型提供一種剪板機刀片間隙調整裝置，使刀片間隙調整更精確，增大剪板機的剪切范圍。所述裝置包括下導向機構、上導向機構和前導向機構，下導向機構包括一由數控系統控制的線性自動器，線性自動器通過傳動臂和連桿連接一斜滑塊，斜滑塊兩側分別設置有相互配合的球面座和球面軸承，一側球面軸承與一耐磨板貼合相對滑動，耐磨板與上刀架體相對固定，另一側球面座滑動安裝在固定的調節座內，調節座內設有一調整球面軸承與球面座間隙的旋轉頂桿；上導向機構包括配合的球面軸承與球面座，球面座滑動連接在機身的滑座內；前導向機構包括前球面軸承和與其配合的長球面座，長球面座滑動連接在機身的滑座體內，并調整到合適的預緊力位置。
- 專利類型實用新型
- 申請人山東力豐重型機床有限公司;
- 發明人劉偉;孫秀英;
- 地址251719 山東省濱州市惠民縣經濟開發區新永莘路
- 申請號CN201220703677.8
- 申請時間2012年12月19日
- 申請公布號CN202951918U
- 申請公布時間2013年05月29日
- 分類號B23D15/06(2006.01)I;B23D33/00(2006.01)I;
