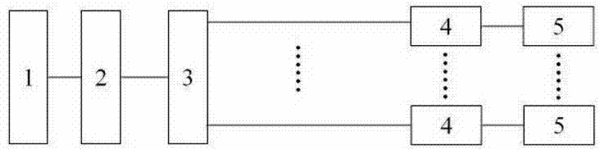

摘要:本實用新型涉及射頻通信技術領域,具體的說是一種特別適用于射頻識別系統中的射頻天線陣列的射頻天線去耦合裝置,包括射頻讀寫模塊、兩個以上的匹配電路以及兩個以上的天線線圈,其中匹配電路與天線線圈一一對應連接,其特征在于設有去耦合電路,射頻讀寫模塊的射頻信號輸出端與去耦合電路的輸入端相連接,匹配電路由阻抗變換電路、諧振變換電路相連接,去耦合電路的輸出端分別與兩個以上的匹配電路中的阻抗變換電路相連接,匹配電路中的諧振變換電路的輸出端與天線線圈相連接,本實用新型與現有技術相比能夠有效降低損耗,提高射頻識別系統檢測準確率。
- 專利類型實用新型
- 申請人威海北洋電氣集團股份有限公司;
- 發明人孫杰林;楊傳祥;李顯科;劉成永;任永濤;梁軍偉;高明;
- 地址264200 山東省威海市高區火炬路159號北洋集團
- 申請號CN201320809734.5
- 申請時間2013年12月07日
- 申請公布號CN203574105U
- 申請公布時間2014年04月30日
- 分類號H01Q1/52(2006.01)I;H01Q21/00(2006.01)I;
