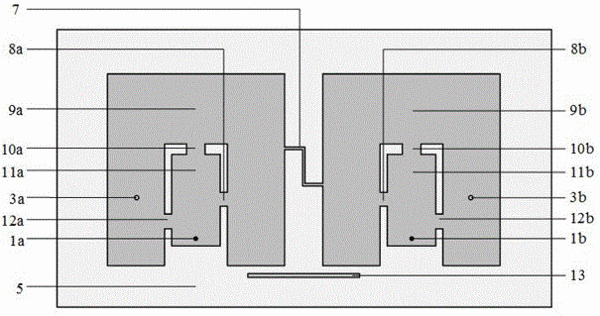

摘要：本發明提供一種雙頻低剖面緊耦合高隔離度MIMO天線，其包括上層介質板、下層介質板、第一短路探針、第二短路探針、第一饋電探針及第二饋電探針；上層介質板的上表面設置有輻射貼片和隔離裝置，下層介質板的下表面設置有接地板，兩層介質板之間設置有空氣層；第一短路探針、第二短路探針的一端分別與輻射貼片相連，第一短路探針、第二短路探針的另一端分別與接地板相連；第一饋電探針、第二饋電探針的一端分別與輻射貼片相連，第一饋電探針、第二饋電探針的另一端分別與接地板相連。本發明能夠用于WLAN?雙頻段信號的收發，具有剖面低、帶寬大和低互耦的優點，適用于移動基站和終端。
- 專利類型發明專利
- 申請人福州大學;
- 發明人袁家德;羅歆瑤;陳侃;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610966500.X
- 申請時間2016年10月28日
- 申請公布號CN106410406A
- 申請公布時間2017年02月15日
- 分類號H01Q1/52(2006.01)I;H01Q1/38(2006.01)I;H01Q1/50(2006.01)I;H01Q1/48(2006.01)I;H01Q5/20(2015.01)I;
