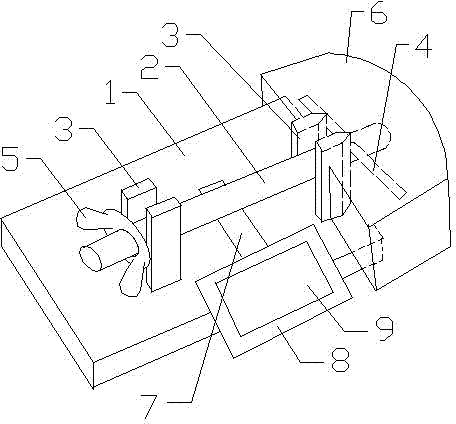

摘要:本實用新型公開了一種固體縮力演示裝置,包括鑄鐵座架和試棒,鑄鐵座架左右兩端設置有U型卡槽,試棒通過兩個U型卡槽放置在鑄鐵座架上,鑄鐵銷設置在試棒一端開設的鑄鐵銷插銷孔內,試棒的另一端設置有螺紋,緊固手柄與試棒螺紋配合,與鑄鐵銷接觸的鑄鐵座架一端的U型卡槽前后兩個端面上設置有保護罩卡槽,保護罩通過保護罩卡槽卡接在鑄鐵座架一端的U型卡槽上。本實用新型通過在現有物理教學實驗演示裝置與鑄鐵銷接觸的鑄鐵座架一端的U型卡槽上卡接保護罩,既可使學生直接觀察鑄鐵銷的斷裂現象,又能在鑄鐵銷斷裂時防止鑄鐵銷彈出,避免對學生造成傷害,降低安全隱患,結構簡單,易于實現。
- 專利類型實用新型
- 申請人鄭州利生科教設備有限公司;
- 發明人王軍委;
- 地址452370 河南省鄭州市新密市南環路龍潭大橋東側
- 申請號CN201320661092.9
- 申請時間2013年10月25日
- 申請公布號CN203573537U
- 申請公布時間2014年04月30日
- 分類號G09B23/16(2006.01)I;
