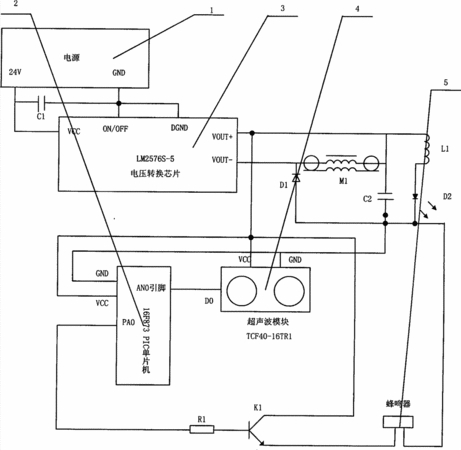

摘要：本實用新型涉及一種收割機糧倉滿報警裝置。包括電源模塊、PIC單片機、超聲波模塊、電壓轉換芯片，所述的PIC單片機的AN0引腳與超聲波模塊的數據端口相連，PIC單片機的PA0引腳通過電阻R1以及三極管K1的發射極端口與蜂鳴器相連，電源模塊的24V正極與電壓轉換芯片的VCC端口相連，電源模塊的GND端口與電壓轉換芯片的ON／OFF端口以及DGND端口相連，電源模塊的24V正極端口與GND端口間連接有電容C1，該裝置通過單片機及電路設計，抗干擾性強，能夠徹底解決農機手作業過程中需不停起身、轉頭觀看糧倉的麻煩，糧倉滿后及時報警，尤適合收割機糧倉檢測使用。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人王云;張冰妍;王桃花;王利清;張玥琪;孫成芃;樊浩柏;王俊華;齊衛剛;楊洋;康會峰;趙靜;唐慧娟;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201320760912.X
- 申請時間2013年11月26日
- 申請公布號CN203573467U
- 申請公布時間2014年04月30日
- 分類號G08B21/18(2006.01)I;
