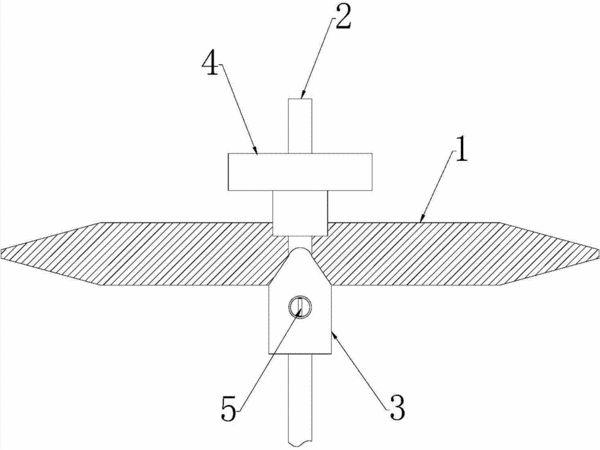

摘要：本實用新型公開了一種電鼓踩镲連接座，其包括用于支撐踩镲的踩镲支撐桿、抵壓塊以及蝴蝶螺母，所述踩镲套裝在踩镲支撐桿上且該踩镲底端中部形成有一V形槽，所述抵壓塊中部形成有一與踩镲支撐桿匹配的通孔，該抵壓塊套裝在踩镲支撐桿上并由頂絲固緊，該抵壓塊上端對稱形成有兩個與踩镲底部V形槽匹配貼合的斜面，所述踩镲支撐桿上端形成有用于與所述蝴蝶螺母配合連接的外螺紋，所述踩镲在蝴蝶螺母的擠壓下頂緊在抵壓塊上。通過抵壓塊上的兩個斜面與踩镲的V形槽匹配貼合，再由蝴蝶螺母壓緊在踩镲上端面上，即可固定踩镲，而且在敲擊較為激烈時，踩镲在抵壓塊凸出頂部的限制下也不會晃動，增強了整體結構的穩定性。
- 專利類型實用新型
- 申請人天津市津寶樂器有限公司;
- 發明人李中華;
- 地址301804 天津市寶坻區海泰路1－2號
- 申請號CN201320733704.0
- 申請時間2013年11月19日
- 申請公布號CN203562194U
- 申請公布時間2014年04月23日
- 分類號G10H1/32(2006.01)I;
