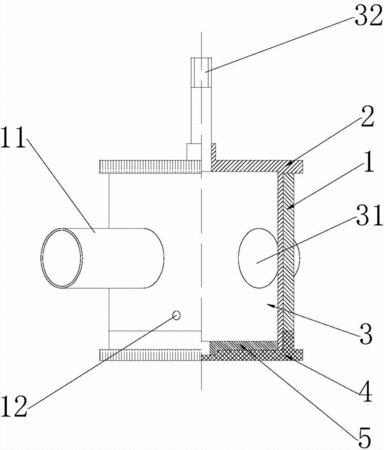

摘要：本實用新型公開了一種號用活塞件，其包括圓環外套、插裝在圓環外套內部的子蓋、安裝在子蓋容腔內的旋轉活塞以及扣裝在圓環外套下端口的底蓋，圓環外套外壁周向連通設有四個連接管，子蓋一端形成有卡在圓環外套上端口的凸緣，另一端穿過圓環外套與底蓋連接，子蓋外周壁上形成有四個與各連接管相對應的通孔，旋轉活塞上下兩端中部分別通過轉軸與子蓋和底蓋轉動連接，旋轉活塞一轉軸穿過子蓋向外伸出并通過連接桿與號的按鍵部連接，該旋轉活塞上還并排設有兩個用于切換連通各連接管的連接通道。本實用新型的活塞件為分體式的，只有圓環外套焊接在號的調音管上，其它部件可拆卸，在研磨和清洗較為方便，同時避免了對整個號的色澤外觀破壞。
- 專利類型實用新型
- 申請人天津市津寶樂器有限公司;
- 發明人張鐵良;
- 地址301804 天津市寶坻區海泰路1－2號
- 申請號CN201420403269.X
- 申請時間2014年07月22日
- 申請公布號CN204029345U
- 申請公布時間2014年12月17日
- 分類號G10D9/00(2006.01)I;
