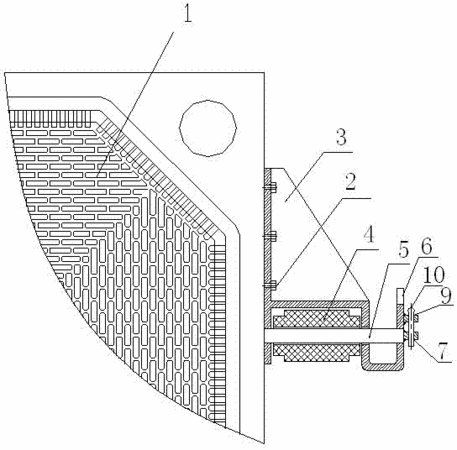

摘要：本實用新型公開一種壓濾機濾板滾輪支架，屬于礦業工程選礦設備的配件加工領域。該裝置包括架體、滾輪，滾輪內部設有滾輪軸，其特征在于：所述滾輪軸加長至鏈條約束槽外側，滾輪軸的端部焊接螺母一，設為螺孔一，鏈條約束槽外側壁上設有軸孔，滾輪軸穿過該軸孔，在鏈條約束槽的軸孔正上方焊接螺母二，設為螺孔二，且螺孔一和螺孔二大小相等，銷依次穿過螺孔一和螺孔二固定滾輪軸。使用該裝置，整個更換作業過程無需吊下整個濾板，不用拆裝濾板螺絲，也不用動用電焊或氧焊，既節約時間，又降低了勞動強度，提高了工作效率，同時還避免了頻繁拆裝滾輪支架造成的濾板上螺栓孔擴大的問題。
- 專利類型實用新型
- 申請人太原鋼鐵（集團）有限公司;
- 發明人李貴兵;柴國義;王建國;康軍;董慧斌;劉永勝;
- 地址030003 山西省太原市尖草坪區尖草坪街2號
- 申請號CN201320633911.9
- 申請時間2013年10月15日
- 申請公布號CN203556171U
- 申請公布時間2014年04月23日
- 分類號B01D25/12(2006.01)I;
