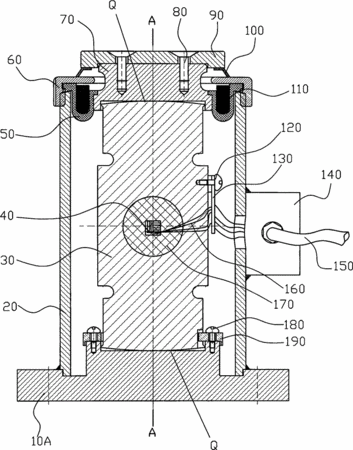

摘要：本實用新型公開了一種柱式稱重傳感器，旨在解決柱式彈性體易傾倒，壓頭、柱式彈性體和底座的不好對中，需配置限位裝置的問題。它包括一在感應區貼有應變片的柱式彈性體和一桶形外殼，柱式彈性體的上下兩端均為球形弧面，應變片通過數據線與電路板以及電纜線連接，其特征是還有：一底座，該底座的中心設有一向上凸起的墊塊，底座與桶形外殼的下端固定在一起；一壓頭，該壓頭為一分為上下兩部的扁柱形，其下部的橫截面外廓尺寸略小于桶形外殼的橫截面內廓尺寸；上述的壓頭裝在桶形外殼的頂部，柱式彈性體裝在桶形外殼內，且設置于壓頭和墊塊之間。它適用于裝在大型電子稱重計量設備中。
- 專利類型實用新型
- 申請人東莞市華蘭海電子有限公司;
- 發明人伍德常;
- 地址523136 廣東省東莞市麻涌鎮大盛工業園
- 申請號CN201320672438.5
- 申請時間2013年10月28日
- 申請公布號CN203551068U
- 申請公布時間2014年04月16日
- 分類號G01G19/02(2006.01)I;G01G21/00(2006.01)I;
