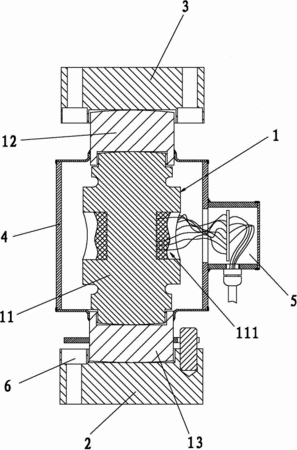

摘要:本實用新型涉及稱重傳感器技術領域,尤其涉及一種復合結構柱式傳感器,其柱式彈性體包括合金鋼柱體、不銹鋼上柱體、不銹鋼下柱體,不銹鋼上柱體的下端、不銹鋼下柱體的上端分別與合金鋼柱體的上下兩端固定連接,不銹鋼上柱體的上端與壓柱連接,不銹鋼下柱體的下端與底座連接,合金鋼柱體的側面設置有多個用于組成電橋的應變計,柱式彈性體的設置有套接于合金鋼柱體外側的保護罩,保護罩的上下兩端分別與不銹鋼上柱體、不銹鋼下柱體連接,本申請的柱式彈性體的中部為合金鋼,兩端為不銹鋼,從而既可以利用合金鋼的良好性能,又能利用不銹鋼焊接密封性好的優點,提高了產品性能,降低了材料成本和加工難度。
- 專利類型實用新型
- 申請人東莞市華蘭海電子有限公司;
- 發明人伍德常;
- 地址523000 廣東省東莞市麻涌鎮大盛工業園東莞市華蘭海電子有限公司
- 申請號CN201320332613.6
- 申請時間2013年06月09日
- 申請公布號CN203323841U
- 申請公布時間2013年12月04日
- 分類號G01G3/13(2006.01)I;
