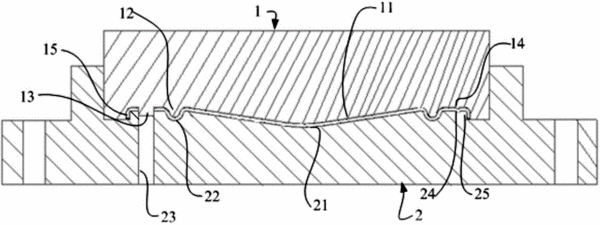

摘要：本實用新型公開了一種氣泵齒輪蓋板成型裝置，包括：上模板，其為圓形凸臺，在所述圓形凸臺端面中間部位設有壓延凸面，在所述壓延凸面外緣設有壓延凸棱，在靠近所述壓延凸棱的端面上間隔設有若干壓孔凸臺，在相鄰所述壓孔凸臺之間設有弧形凸棱段，在所述圓形凸臺端面外圍設有彎邊；下模板，其上端具有與所述圓形凸臺配合的凹形座，在所述凹形座底面上設有與所述壓延凸面、所述壓延凸棱、所述壓孔凸臺、所述弧形凸棱段及所述彎邊相匹配的壓延凹面、壓延凹槽、壓孔、弧形凹槽段及凸邊。該裝置可以一次完成蓋板壓延，工序簡單，提高產品合格率，快速成型，操作方便，節約成本。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人金秀坤;甘鋒;梁天兵;鐘建新;徐偉;農薇;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320756951.2
- 申請時間2013年11月26日
- 申請公布號CN203541209U
- 申請公布時間2014年04月16日
- 分類號B21D22/14(2006.01)I;B21D28/34(2006.01)I;B21D37/10(2006.01)I;
