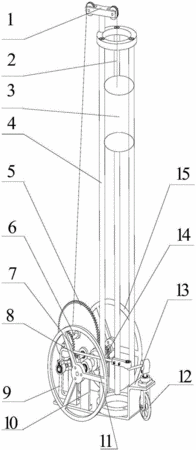

摘要：本實用新型涉及用于無碳競賽車模的小車設計制造技術領域，具體是涉及一種可以實現“8”字行走的軌跡行走小車。包括車板，所述的車板上設置有驅動機構、間歇機構和轉向機構，所述的驅動機構包括安裝在車板上的重力勢能支撐架，重力勢能支撐架上部安裝有定滑輪，重力勢能支撐架內設置有重錘，重錘上部連接細線，細線繞過定滑輪繞接在傳動軸上，傳動軸上設置有大齒輪，大齒輪與差速器側部的旋轉半軸上的小齒輪相嚙合，差速器兩端的旋轉半軸上設置有后輪，所述的間歇機構包括相互嚙合的大間歇齒輪和小間歇齒輪，所述的車板上還設置有啟動定位模塊，其結構簡單，成本低廉，行走距離較長，行走的周期穩定。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人蔡毅;韓書葵;郭銳;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201320645365.0
- 申請時間2013年10月19日
- 申請公布號CN203540055U
- 申請公布時間2014年04月16日
- 分類號A63H17/00(2006.01)I;A63H17/26(2006.01)I;A63H29/00(2006.01)I;A63H31/08(2006.01)I;
