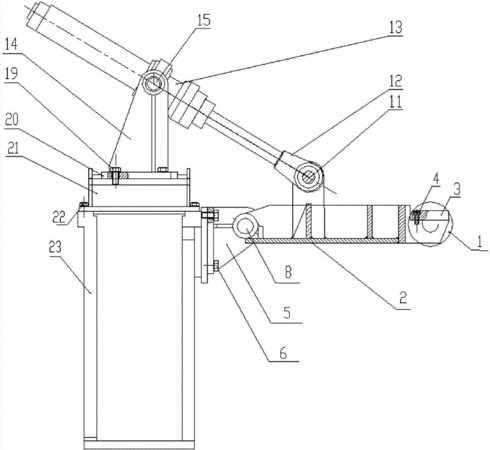

摘要：本實用新型涉及用于拉彎矯直機列的偏導輥裝置技術領域，尤其涉及一種拉彎矯直機列偏導輥裝置的導板機構。其特點是包括兩個導向架，兩個導向架一側設置有第一支座，第一支座上設置有軸，支架安裝在軸上，支架的外端安裝有壓輥，兩個導向架上安裝有橫梁，橫梁上設置有第二支座，液壓缸通過第二旋轉軸安裝在第二支座上部，液壓缸的活塞前端的頭部耳環通過第一旋轉軸與支架相連。其通過在偏導輥裝置上設置壓板機構，壓板上設置有壓輥，通過液壓裝置實現對帶材進行壓緊，其通過與偏導輥的導輥相配合，實現對帶材卷取的熨平和速度控制，保證帶材卷取整齊。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人劉立偉;董旭;李志杰;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201320711086.X
- 申請時間2013年11月12日
- 申請公布號CN203526247U
- 申請公布時間2014年04月09日
- 分類號B21D1/02(2006.01)I;B21C47/02(2006.01)I;
