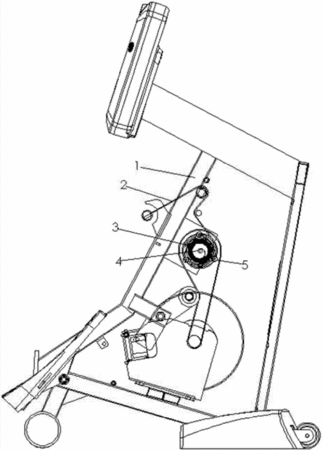

摘要:本實用新型涉及運動器材技術領域,具體地說是一種劃船器的中軸自動復位機構,包括主架、平帶和中軸,平帶與中軸的中部固定,中軸的左、右兩端分別安裝有一個深溝球軸承,深溝球軸承的另一側安裝在軸承座內,軸承座固定在主架上;中軸的右端設有凹槽,平面蝸卷彈簧的一端插入所述的凹槽內,平面蝸卷彈簧的另一端套在圓柱銷上,圓柱銷安裝在彈簧盒的內側。本實用新型同現有技術相比,改進了中軸自動復位機構的結構,設計了彈簧盒結構,使其占用空間減小,避免扭曲,結構簡單且安裝維修方便;采用材料為優質彈簧鋼的平面蝸卷彈簧,具有抗氧化、抗老化的優點,從而提高了劃船器的中軸回轉復位機構使用壽命。
- 專利類型實用新型
- 申請人萬年青(上海)運動器材有限公司;
- 發明人劉嚴雄;
- 地址201700 上海市青浦區北盈路388號
- 申請號CN201320646720.6
- 申請時間2013年10月18日
- 申請公布號CN203525210U
- 申請公布時間2014年04月09日
- 分類號A63B21/02(2006.01)I;A63B69/06(2006.01)I;
