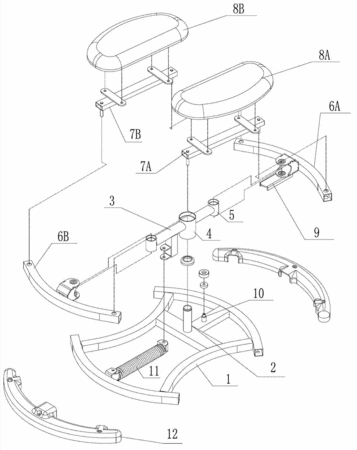

摘要：本實用新型公開了一種新型扭腰器，包括置于底部的機架（1），機架（1）中心處設有中軸（2），中軸（2）與水平支臂（3）中心的中軸套（4）配合安裝，中軸套（4）內還設有軸承；水平支臂（3）兩側均設有軸套（5），兩個軸套（5）分別與第一擺動桿（6A）和第二擺動桿（6B）的中心處配合安裝，軸套（5）內還設有軸承；第一擺動桿（6A）和第二擺動桿（6B）的兩端均設有小孔，第一踏板管（7A）和第二踏板管（7B）兩側的轉動銷插設在第一擺動桿（6A）和第二擺動桿（6B）的兩端的小孔內。本實用新型通過在一個底部的機架上設置兩個踏板管和兩個擺動桿鉸接成的平行四邊形結構，使得踏板管上的踏板可以來回運動又可以旋轉運動。
- 專利類型實用新型
- 申請人桐廬瀚威健身器材有限公司;
- 發明人陳鳴;
- 地址311501 浙江省杭州市桐廬縣經濟開發區白云源東路359號
- 申請號CN201220402316.X
- 申請時間2012年08月15日
- 申請公布號CN202682653U
- 申請公布時間2013年01月23日
- 分類號A63B21/02(2006.01)I;A63B22/04(2006.01)I;A63B22/14(2006.01)I;A63B23/02(2006.01)I;
