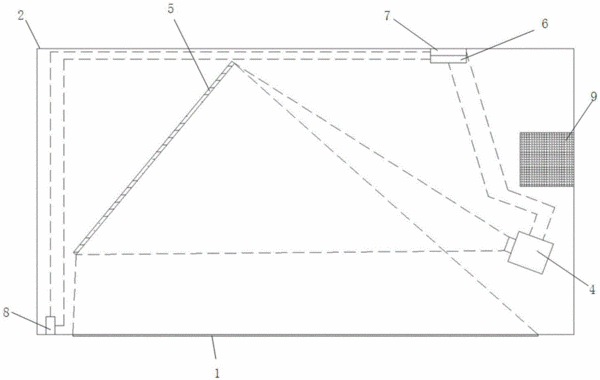

摘要：種超大豎屏，涉及一種顯示終端設備。設有屏幕、框架、投影機、光學反射鏡、HDMI信號切換器、桌面插座和解碼器；投影機裝于框架右側居中位置；光學反射鏡裝在框架左側居中位置；屏幕掛于框架正面；在框架上相對于投影機正下方和正上方設有左右散熱孔；在左散熱孔和右散熱孔處分別安裝有防塵布；HDMI信號切換器、桌面插座設在框架背面右下角，解碼器設在框架左側；桌面插座帶有VGA、BNC、HDMI接口、兩個電源接口、音頻輸出接口、USB接口且接口外置；HDMI信號切換器以解碼器和桌面插座的HDMI接口為兩個輸入源，以投影機為信號輸出源；投影機的其他輸出接口及電源線、解碼器電源線及USB數據接口接桌面插座。
- 專利類型實用新型
- 申請人廈門瑞屏電子科技有限公司;
- 發明人陳展漢;李慶軍;
- 地址361008 福建省廈門市思明區映碧里42號3A09室
- 申請號CN201320538608.0
- 申請時間2013年08月30日
- 申請公布號CN203482338U
- 申請公布時間2014年03月12日
- 分類號H04N9/31(2006.01)I;H04N7/015(2006.01)I;G03B21/56(2006.01)I;
