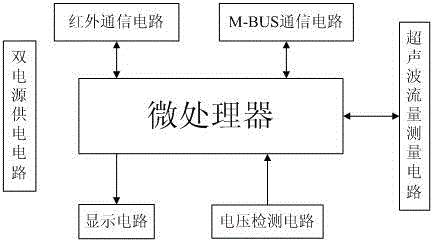

摘要：本實用新型公開了雙電源供電超聲波熱量表，包括微處理器、超聲波流量測量電路、電壓檢測電路、紅外通信電路、M-BUS通信電路、顯示電路、雙電源供電電路，其特征在于：微處理器和超聲波流量測量電路用4線制SPI串口通訊，和電壓檢測電路通過引腳P4.1連接，和紅外通信電路通過引腳P2.1和P2.2連接，和M-BUS通信電路用半雙工串口通訊；雙電源供電電路給整個電路供電。所述雙電源供電電路中，交流電經過整流橋、濾波整流電路、保護電路、穩壓電路和二次濾波整流電路得到穩定電壓3.6V，該電壓和3.6V電池電壓分別接二極管后并聯，并聯點與電阻串聯，串聯電路和法拉電容并聯。本實用新型雙電源供電超聲波熱量表，能夠提供兩路電源供電，延緩電池壽命，保證熱量表正常工作。
- 專利類型實用新型
- 申請人新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;關保東;李威;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201320597260.2
- 申請時間2013年09月26日
- 申請公布號CN203455115U
- 申請公布時間2014年02月26日
- 分類號G01K17/10(2006.01)I;H02J9/06(2006.01)I;
