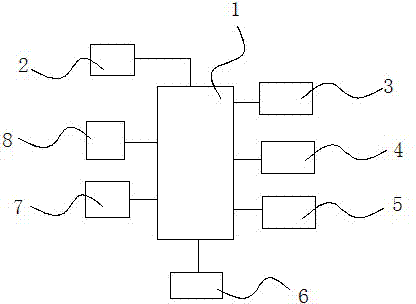

摘要:本實用新型提供了一種超聲波熱量表的技術方案,該方案的熱量表,包括單片機,與單片機連接的液晶顯示器,所述的單片機與用于測量液體流量的超聲波傳感器連接,有測量進水溫度的進水溫度傳感器與所述的單片機連接,測量出水溫度的出水溫度傳感器與所述的單片機連接,所述的單片機還分別與無線通信模塊和時鐘模塊連接,另外,還有一電源模塊與所述的單片機連接。該方案的熱量表,能有效的測得進水和出水的水溫,及時的測得流量,而且不需要加裝過濾裝置,節省了成本。
- 專利類型實用新型
- 申請人山東紅帆電氣有限公司;
- 發明人肖楠;
- 地址250100 山東省濟南市高新區春暉路688號
- 申請號CN201220727685.6
- 申請時間2012年12月26日
- 申請公布號CN202947821U
- 申請公布時間2013年05月22日
- 分類號G01K17/10(2006.01)I;
