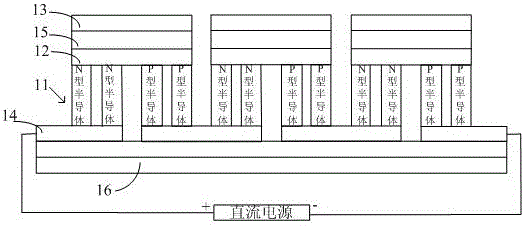

摘要：本實用新型公開了一種變頻空調室外機電路板散熱裝置及電控盒，所述變頻空調室外機電路板散熱裝置，用于為變頻空調室外機電路板上的若干個發熱電子元件散熱，包括若干個熱電制冷片，各熱電制冷片的冷端通過第一散熱片與其所對應的發熱電子元件固定連接，各熱電制冷片的熱端由若干個第二散熱片串聯后，通過導線與直流電源連接，所述第二散熱片固定于室外機的前面板或者風圈上。本散熱裝置的發熱電子元器件接觸的冷面端墊片占用面積較小，而且熱電制冷片隨著發熱電子元件的數量進行增減設置，使電路板結構設計的更加緊湊；無需增設散熱翅片等結構，減小散熱裝置的成本及占用體積，同時，熱量不會通過冷凝器，不增加系統的負荷，不會對原系統的制冷能力產生影響。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人劉志龍;
- 地址266101 山東省青島市嶗山區株洲路151號
- 申請號CN201620529743.2
- 申請時間2016年06月03日
- 申請公布號CN205678790U
- 申請公布時間2016年11月09日
- 分類號F24F1/24(2011.01)I;H05K5/02(2006.01)I;
