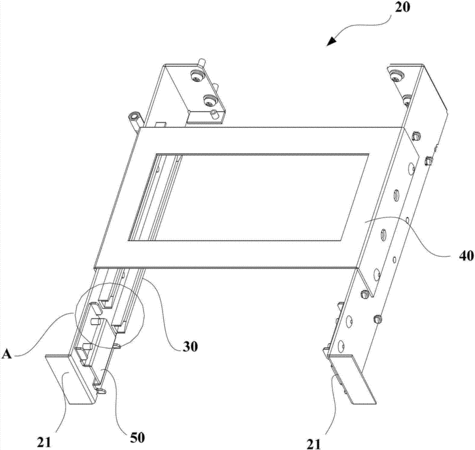

摘要：本實用新型涉及電氣設備技術領域，公開了一種多槽插卡導向裝置、電路板及電氣設備。所述多槽插卡導向裝置包括：兩個相對而置的支撐板，分別位于平行設置的多個插槽沿長度方向的兩側；針對每個所述插槽設置有兩個滑軌，兩個所述滑軌分別固定于兩個所述支撐板的內側面且位置相對，每個所述滑軌具有通向所述插槽的凹槽，所述電路板為具有上述多槽插卡裝置的電路板，所述電氣設備包含具有多槽插卡裝置的電路板。本實用新型的有益效果為：通過采用支撐板和滑軌的組合固定的方式，縮小了相鄰的滑軌之間的間距，從而使得多槽插卡導向裝置可以應用于微型化的電路板，提高了多槽插卡導向裝置的適應性，同時還提高了電路板的安裝效率。
- 專利類型實用新型
- 申請人艾默生網絡能源有限公司;
- 發明人徐瑞東;
- 地址518057 廣東省深圳市南山區科技工業園科發路一號
- 申請號CN201320403597.5
- 申請時間2013年07月08日
- 申請公布號CN203398439U
- 申請公布時間2014年01月15日
- 分類號H01R13/631(2006.01)I;
