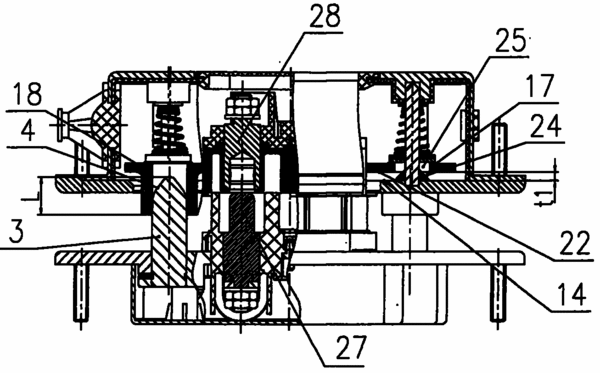

摘要:本發明提供一種具有X、Y、Z向位移的浮動連接器,它能夠在插入過程中和振動的條件下仍然能夠使得兩個插接件可靠連接。它包括插頭和插座;插頭包括插頭本體、法蘭、至少一個導向銷;插座包括插座本體、浮動板、用于插入導向銷的導套、固定相連的安裝面板和后殼、固定在安裝面板上表面與和后殼內表面之間的至少兩根固定軸;固定軸與插頭本體軸線平行;安裝面板上開有中心孔;浮動板上開有穿過固定軸的孔,錐底在安裝面板上表面的錐臺環繞固定軸,錐底直徑≥孔的孔徑>固定軸外徑;在浮動板與后殼之間具有在常態時使得浮動板與安裝面板上表面或錐臺相接觸的彈性元件;插頭與插座插合時,在插頭芯件插入插座芯件之前,導向銷先插入導套。
- 專利類型發明專利
- 申請人南京康尼科技實業有限公司;國電南瑞科技股份有限公司;
- 發明人沈兵;朱金大;丁麗;倪峰;施淼森;張浩;
- 地址210038 江蘇省南京市南京經濟開發區恒達路19號
- 申請號CN201110112333.X
- 申請時間2011年04月29日
- 申請公布號CN102263342A
- 申請公布時間2011年11月30日
- 分類號H01R13/631(2006.01)I;H01R13/639(2006.01)I;H01R24/00(2006.01)I;
