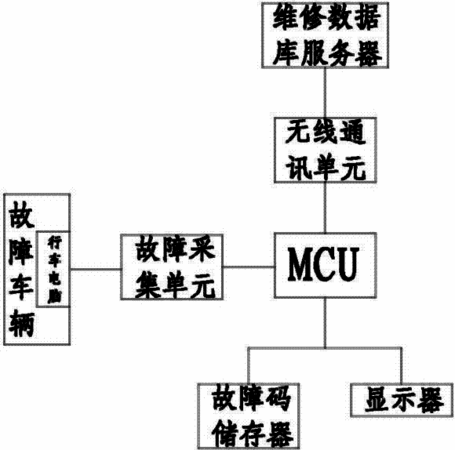

摘要：本實用新型公開了一種結構簡單，且能快速準確的進行汽車故障診斷的汽車多媒體網絡智能嵌入式故障診斷裝置。本實用新型汽車多媒體網絡智能嵌入式故障診斷裝置，用于診斷并解析故障車輛的故障碼；所述故障車輛內安裝有行車電腦，故障采集單元通過數據線插接至故障車輛的行車電腦上，故障采集單元控制連接至MCU，MCU包含存儲有車輛故障碼以及故障碼對應故障信息的故障碼儲存器；MCU將故障碼及解析出的車輛故障發送至顯示器；所述的MCU還通過無線通訊單元連接至維修數據庫服務器。進一步的是：上述故障車輛為模擬故障車輛的實驗臺。進一步的是：上述無線通訊單元為WIFI模塊、藍牙模塊或紅外通訊模塊。
- 專利類型實用新型
- 申請人石獅市鵬工汽車教學設備有限公司;
- 發明人吳建英;
- 地址362700 福建省泉州市石獅市鵬山工貿學校內
- 申請號CN201320341262.5
- 申請時間2013年06月15日
- 申請公布號CN203397203U
- 申請公布時間2014年01月15日
- 分類號G05B23/02(2006.01)I;
