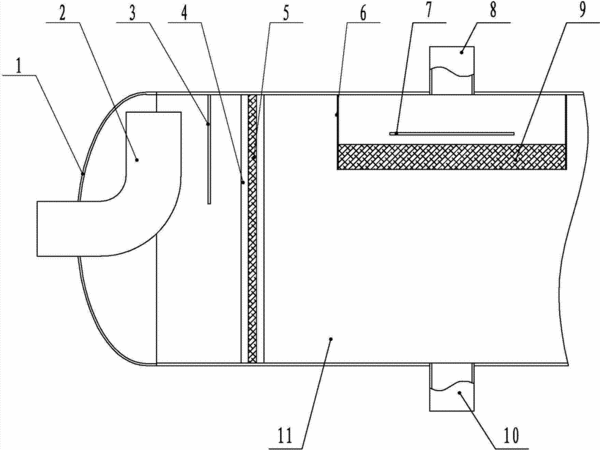

摘要：本實用新型提供了一種閃蒸罐的制冷劑二級過濾分離結構，主要由進液管、殼體、封頭、出氣口、出液口組成，所述分離結構采用一級和二級兩級過濾絲網裝置；進液管與封頭焊接并深入其內部，進液管方向朝上，距進液管右側一段距離，設置擋板，擋板焊接于殼體上；擋板右側設置一級過濾絲網，一級過濾絲網通過固定柵板固定，固定柵板與殼體密封焊接；出氣口正下方設置吸氣擋板，吸氣擋板焊接于殼體上；吸氣擋板下方設置二級過濾絲網，二級過濾絲網兩側設置端板，二級過濾絲網和端板與殼體進行密封焊接。本實用新型能夠有效地降低高速液態制冷劑進入閃蒸罐后產生的液面劇烈波動，消除氣體中帶液現象的發生，能夠有效地保護壓縮機，使機組的運行更加可靠。
- 專利類型實用新型
- 申請人山東格瑞德集團有限公司;
- 發明人王富華;蘇厚泉;張萬青;溫雪瑩;馬桂鳳;
- 地址253000 山東省德州市天衢工業園格瑞德路6號
- 申請號CN201320271008.2
- 申請時間2013年05月17日
- 申請公布號CN203385246U
- 申請公布時間2014年01月08日
- 分類號F25B41/00(2006.01)I;F25B43/00(2006.01)I;
