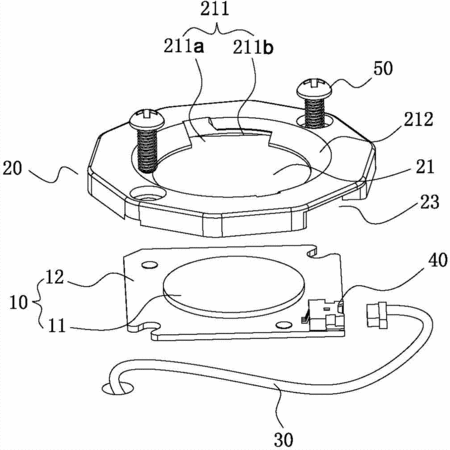

摘要：本實用新型涉及一種COB-LED光源模組中的雙芯線插接結構。它包括COB-LED光源組件、電氣接口支架和雙芯線，COB-LED光源組件是由LED芯片直接貼裝在PCB板上后通過引線縫合方式電連接封裝為一體；所述電氣接口支架的中部開有對應LED芯片的通孔，所述電氣接口支架的底面開有與所述PCB板大小和形狀相同的安裝槽，在所述PCB板上焊接有雙芯插座，所述電氣接口支架的側面開有一個對應于所述雙芯插座的插接槽。采用上述結構后，本實用新型的電器部分采用接觸式，利用雙芯線和雙芯插座完成電氣連接，本實用新型具有結構緊湊小巧、節約空間、散熱效果好，并同時滿足電氣、光學、熱學連接的特點。
- 專利類型實用新型
- 申請人東莞勤上光電股份有限公司;
- 發明人李善良;
- 地址523000 廣東省東莞市常平鎮橫江廈村
- 申請號CN201220472366.5
- 申請時間2012年09月17日
- 申請公布號CN202938262U
- 申請公布時間2013年05月15日
- 分類號F21V23/06(2006.01)I;F21V19/00(2006.01)I;F21Y101/02(2006.01)N;
