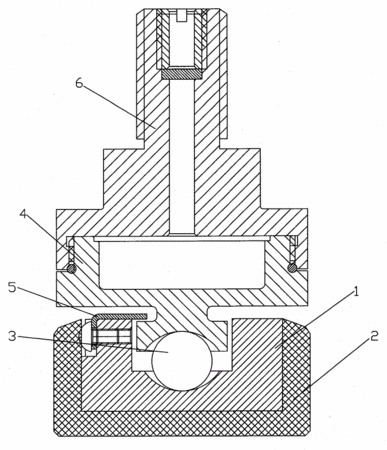

摘要:一種平臺秤用圓板式傳感器,包括墊板及套接于墊板外側面的膠腳,沿墊板軸線設有凹腔,該凹腔底端設為下陷的球面坑,該球面坑上擱放有傳力鋼球,鋼球上壓有圓形平板式彈性體,墊板表面通過螺釘安裝有對彈性體起限位作用的蓋片。所述圓形平板式彈性體為周邊固支圓形平板式彈性體,彈性體底面設有上陷的球面坑,該球面坑壓于鋼球上,彈性體的球面坑上表面裝有應變計,各應變計組成惠斯通電橋。彈性體上端還套裝有多級臺階狀支撐桿,沿支撐桿軸線開有通孔,與應變計連接的柔性電纜線穿過通孔與應變計電連接,支撐桿上端還設有外螺紋及內螺紋。本實用新型體積小、加工簡單、成本低,安裝方便,測量精度高。
- 專利類型實用新型
- 申請人東莞市華蘭海電子有限公司;
- 發明人伍德常;
- 地址523136廣東省東莞市麻涌鎮大盛工業園
- 申請號CN200920055057.6
- 申請時間2009年04月20日
- 申請公布號CN201425509Y
- 申請公布時間2010年03月17日
- 分類號G01G3/13(2006.01)I;
