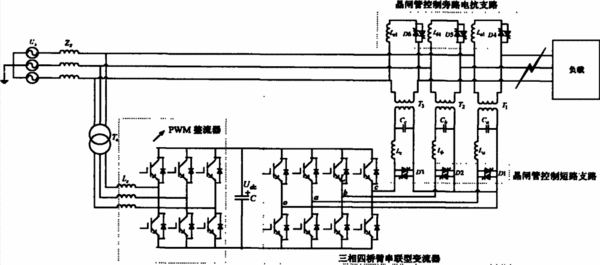

摘要：本實用新型公開了一種具備故障限流功能的新型電能質量控制系統，包括了三相H橋PWM整流器、三相四橋臂串聯變流器、晶閘管控制短路支路、晶閘管控制旁路電抗支路及其對應的控制方法。PWM整流器和三相四橋臂串聯變流器共用直流側實現能量的雙向交換，串聯變流器補償電網電壓的跌落、抬升、三相不平衡以及諧波電壓的電壓質量問題，同時在電網發生不同類型的短路故障時，系統通過控制串聯變流器、晶閘管控制短路支路、晶閘管控制旁路電抗支路進行限流，實現穩定負載供電電壓、提高供電質量、短路故障下保護電網與負載設備，提高電力系統安全穩定性的目的。
- 專利類型實用新型
- 申請人湖南大學;
- 發明人帥智康;姚鵬;涂春鳴;盤宏斌;姜飛;蘭征;楊韜;唐君華;
- 地址410082 湖南省長沙市岳麓區麓山南路1號
- 申請號CN201320339338.0
- 申請時間2013年06月14日
- 申請公布號CN203312813U
- 申請公布時間2013年11月27日
- 分類號H02J3/14(2006.01)I;H02J3/01(2006.01)I;
