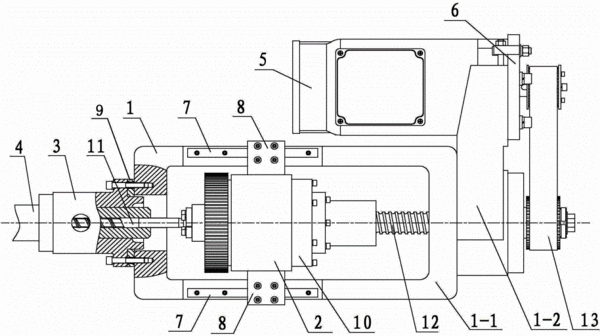

摘要：本實用新型公開一種全電動注塑機的注射裝置，包括支座、塑化座和導向機構，支座為一體式結構，支座一端通過料筒座與料筒連接，支座另一端外接伺服電機的固定機構，塑化座通過導向機構設于支座上；塑化座的前端與設于料筒內的螺桿連接，塑化座的后端通過滾珠絲桿外接伺服電機的輸出傳動機構。本注射裝置中的支座采用高剛性一體式鑄造件的結構形式，可使支座結構更緊湊、合理，剛性高，支座和安裝也方便快捷；導向機構采用滾珠直線導軌導向，可有效提高計量時背壓控制的穩定性；在料筒座與支座的連接處設置中心調整板，料筒的軸線與螺桿的軸線的同軸度調節方便，同時可以降低支座的加工難度，降低了生產成本，提高了產品的經濟效益。
- 專利類型實用新型
- 申請人廣州數控設備有限公司;
- 發明人竇正偉;王繼武;何敏佳;
- 地址510530 廣東省廣州市蘿崗區云埔工業區觀達路22號
- 申請號CN201320245164.1
- 申請時間2013年05月08日
- 申請公布號CN203282655U
- 申請公布時間2013年11月13日
- 分類號B29C45/03(2006.01)I;B29C45/17(2006.01)I;
