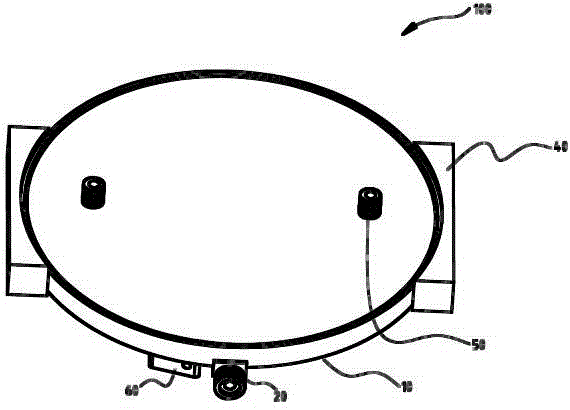

摘要:本實用新型公開了一種真空蓋,與平行蒸發儀相配合,平行蒸發儀放置有多個試管,真空蓋用于抽取多個試管中的氣體,包括圓柱形蓋體、氣體轉換接口以及圓柱形蓋板,圓柱形蓋體包括相對設置的第一端面和第二端面,第一端面與試管相接觸,第二端面開設有多個通氣槽,圓柱形蓋體沿著第一端面至第二端面的方向設有多個分通道和一總通道,分通道一端連通至試管,多個分通道另一端通過多個通氣槽連通至總通道一端;氣體轉換接口設于第一端面上,且與總通道另一端相連通;圓柱形蓋體第三端面密封連接于第二端面上;本實用新型提供的真空蓋通過采用對稱性好的圓柱形結構,使得真空蓋隨平行蒸發儀做震動運動時,不會出現較大的震蕩,能保證真空蓋的平穩運行。
- 專利類型實用新型
- 申請人深圳市朗誠實業有限公司;
- 發明人馮平;彭小波;程濤;劉勇;朱偉勝;
- 地址518000 廣東省深圳市福田區八卦三路88號榮生大廈501室
- 申請號CN201320204325.2
- 申請時間2013年04月22日
- 申請公布號CN203220769U
- 申請公布時間2013年10月02日
- 分類號B01D1/30(2006.01)I;
