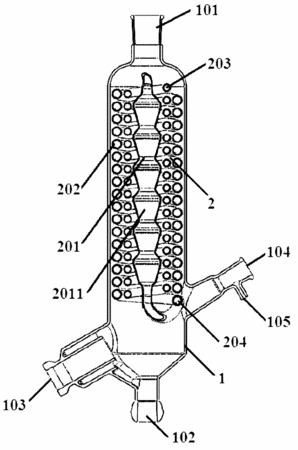

摘要：本實用新型涉及一種旋轉蒸發儀冷凝器，包括殼體和設置于所述殼體內的冷凝管，所述殼體上端設有真空泵接口，殼體下端設有收集瓶接口，殼體左下部設有向左下方傾斜的蒸發瓶連接口及冷凝器進氣口，殼體右下部設有與蒸發瓶連接口及冷凝器進氣口對應的向右上方傾斜的進液口，進液口與殼體之間的管壁上設有向右下方傾斜的通氣閥門；所述冷凝管包括上下兩端連通的中心圓弧冷凝管和圍繞中心圓弧冷凝管的雙蛇形冷凝管，冷凝管上端設有冷凝液出口，冷凝管下端設有冷凝液進口。本實用新型的有益效果為：冷凝管包括中心圓弧冷凝管和雙蛇形冷凝管，增大了冷凝面積，中心圓弧冷凝管采用圓弧形設計，加快了冷凝后液體的下流速度，提高了冷凝后液體的回收效率。
- 專利類型實用新型
- 申請人大龍興創實驗儀器（北京）有限公司;
- 發明人郭雷;梁玉;張雷;吳永杰;
- 地址101318 北京市順義區空港工業區B區裕華路28號12號樓3層
- 申請號CN201120513505.X
- 申請時間2011年12月09日
- 申請公布號CN202342922U
- 申請公布時間2012年07月25日
- 分類號B01D1/30(2006.01)I;F28B1/00(2006.01)I;
