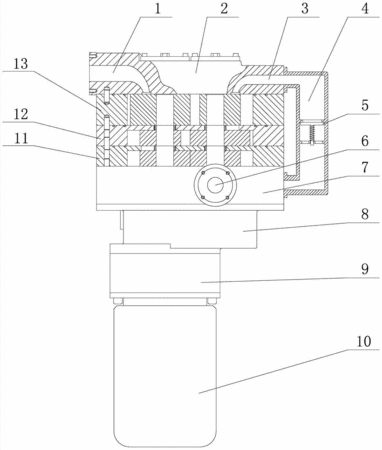

摘要:本實用新型屬于真空泵技術領域,特別涉及一種直排爪型泵,包括電機,電機固定在支架上,支架連接油箱,油箱頂部設置下端蓋,下端蓋上有排氣口,下端蓋頂部設置泵體,泵體頂部設置上端蓋,上端蓋一側設置進氣口,上端蓋另一側設置上排氣口,對應上排氣口設置排氣管,排氣管內安裝有單向閥,排氣管出口安裝在下端蓋上,并與排氣口相連通。本實用新型結構簡單,容易實現,上端蓋另一側上排氣口的設置,可有效將真空系統內的氣體抽出,提高抽氣速率,進而提高工作效率。
- 專利類型實用新型
- 申請人淄博沃德氣體設備有限公司;
- 發明人閆璐;崔雪瑩;肖慶濤;
- 地址255000 山東省淄博市科技工業園英雄路13號
- 申請號CN201320178390.2
- 申請時間2013年04月11日
- 申請公布號CN203214330U
- 申請公布時間2013年09月25日
- 分類號F04C23/00(2006.01)I;
