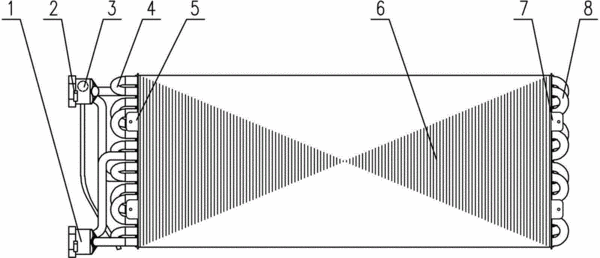

摘要:一種3排管二水路干式風機盤管機組,涉及一種中央空調的末端設備。該3排管二水路干式風機盤管機組的盤管換熱器設計為逆流或準逆流形式,采用三排銅管設計,將水路的進水端設置在各水路的下部且布置在出風側,將水路的出水端設置在各水路的上部且布置在進風側,每個水路均包含三排換熱銅管中的部分銅管,使水路與風向呈并聯方式分布;進水集水頭有2個進水管路,出水集水頭有2個出水管路,即整個換熱器管程沿風向分成上下兩部分水路。本實用新型充分降低了送風溫度,大大提高了送風溫度的均勻性。
- 專利類型實用新型
- 申請人德州中傲空調設備有限公司;
- 發明人王洪斐;戴希燦;楊峰;
- 地址253084 山東省德州市經濟開發區中傲大道
- 申請號CN201320130624.6
- 申請時間2013年03月21日
- 申請公布號CN203177336U
- 申請公布時間2013年09月04日
- 分類號F24F1/00(2011.01)I;F24F13/30(2006.01)I;
