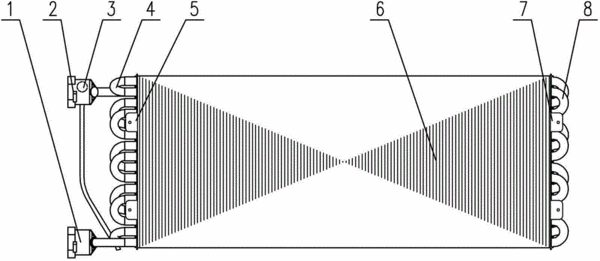

摘要：一種3排管單水路干式風機盤管機組，涉及一種中央空調的末端設備。該干式風機盤管機組的盤管換熱器設計為逆流或準逆流形式，采用三排銅管設計，將水路的進水端設置在各水路的下部且布置在出風側，將水路的出水端設置在各水路的上部且布置在進風側，每個水路均包含三排換熱銅管中的部分銅管，使水路與風向呈方式分布；盤管換熱器由銅管穿上右護板、鋁箔翅片和左護板后進行脹管，再焊接彎頭、出水集水頭和進水集水頭而成干式風機盤管機組。本實用新型有效提高了制冷主機蒸發溫度，同時無冷凝水產生，有利于空調系統衛生及節能要求；提高了換熱效率；改變目前風機盤管機組下進水、上出水模式，水流的逆流形式，充分降低了送風溫度，大大提高了送風溫度的均勻性。
- 專利類型實用新型
- 申請人德州中傲空調設備有限公司;
- 發明人王洪斐;戴希燦;楊峰;
- 地址253084 山東省德州市經濟開發區中傲大道
- 申請號CN201320130567.1
- 申請時間2013年03月21日
- 申請公布號CN203177335U
- 申請公布時間2013年09月04日
- 分類號F24F1/00(2011.01)I;F24F13/30(2006.01)I;
