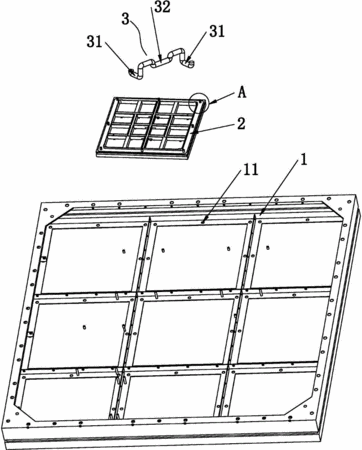

摘要：本實用新型公開了LED戶外大模組整屏安裝用彈性卡緊裝置，包括箱體，模組，箱體上設有定位孔，與模組的底殼一體成型向上設置一組固定柱21穿過定位孔，固定柱上端形成一卡槽，卡緊彈簧桿伸入到卡槽內卡緊定位，所述的卡緊彈簧桿兩端形成外折平段，卡緊彈簧桿伸入卡槽定位時兩外折平段31恰頂抵在箱體上將箱體與模組卡緊定位?,?本實用新型的固定柱與模組底殼一起成型，裝配好的模組利用模組的固定柱定位套入箱體,降低模組與箱體配合偏移,利用卡緊彈簧桿套入固定柱的卡槽卡緊,減少鎖螺絲的數量和工時。改善模組間的段差和螺絲鎖不緊工藝不良，實現快速裝卸。
- 專利類型實用新型
- 申請人廈門強力巨彩光電科技有限公司;
- 發明人李松柏;
- 地址361000 福建省廈門市翔安區火炬高新區（翔安）產業區翔安西路E6幢8065號
- 申請號CN201320157501.1
- 申請時間2013年04月01日
- 申請公布號CN203176107U
- 申請公布時間2013年09月04日
- 分類號F16B19/00(2006.01)I;
