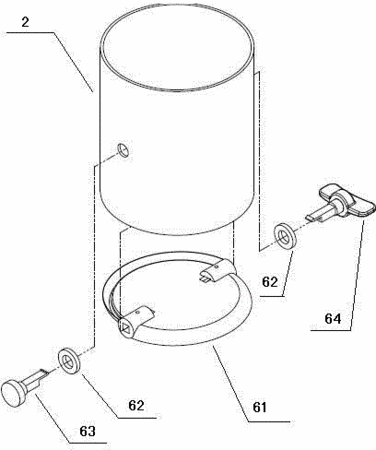

摘要：本實用新型涉及通風設備領域，具體涉及一種抽氣罩，包括吸風罩、吸風管、管連接件、固定架和風量調節機構，其特征在于：風量調節機構包括風閘、左插件和右插件，左右插件將風閘可旋轉地固定在吸風管內；左插件和右插件均包括端部、圓柱段、多邊形柱段和形變段，插件的圓柱段與吸風管上風閘的安裝孔相匹配，形變段的高度小于多邊形柱段，形變段的末端設有向上的倒鉤；風閘徑向軸上設有兩個凸臺，凸臺的內孔截面為多邊形，與插件的多邊形柱段相匹配。本實用新型克服了現有技術風閘安裝和拆卸麻煩的缺陷，不僅安裝和拆卸方便，風閘角度也可以在180°的范圍內調節。
- 專利類型實用新型
- 申請人上海臺雄工程配套設備有限公司;
- 發明人裘堯位;
- 地址201615 上海市松江區九亭鎮九新公路339號1幢13樓-507
- 申請號CN201320176763.2
- 申請時間2013年04月10日
- 申請公布號CN203170680U
- 申請公布時間2013年09月04日
- 分類號B08B15/04(2006.01)I;
