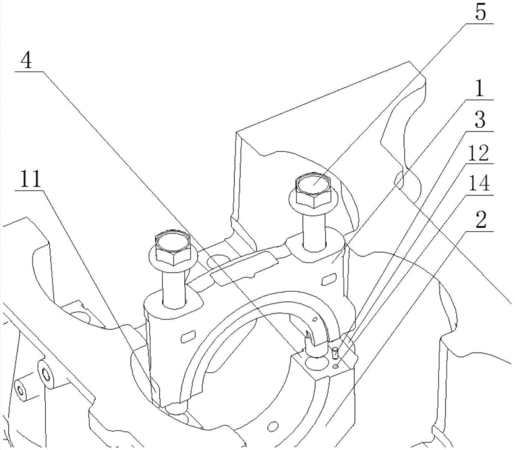

摘要：本實用新型公開了一種發動機主軸軸承蓋定位結構。該定位結構包括：軸承蓋和軸承座，以及設置在軸承蓋、軸承座上的定位止口結構和定位銷結構；定位止口結構包括：分別設置在軸承蓋和軸承座兩側的X方向軸承蓋定位止口和X方向軸承座定位止口；定位銷結構包括：開設在軸承蓋上的長孔形軸承蓋定位銷孔和開設在軸承座上的圓孔形軸承座定位銷孔，以及與軸承蓋定位銷孔和軸承座定位銷孔配合定位的定位銷，長孔形軸承蓋定位銷孔長孔方向為X方向，其Z方向的寬度與定位銷的直徑相等。該定位結構避免了發動機主軸軸承蓋裝配過定位，而造成的在拆裝軸承蓋過程中定位銷的損壞，進而影響定位精度，導致的定位失效。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人王麗峰;徐雪松;秦江福;尹光躍;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320116398.6
- 申請時間2013年03月14日
- 申請公布號CN203146613U
- 申請公布時間2013年08月21日
- 分類號F16C35/00(2006.01)I;
