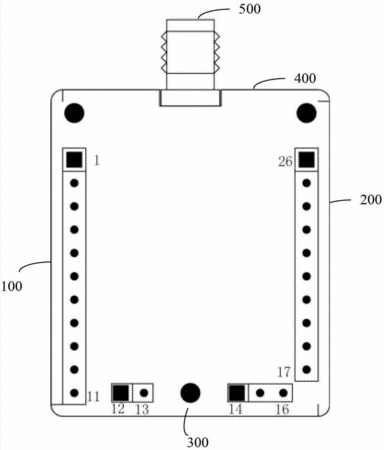

摘要:本實用新型提供一種Zigbee射頻模塊,包括1-26號管腳,在所述1-26號管腳中,每個相鄰管腳之間的間距為2.54毫米或2.54毫米的倍數,由于管腳使用的是2.54毫米間距的排針直插式封裝結構,所有管腳的間距都符合2.54毫米間距的倍數,并且每個管腳都擁有特定的功能,所以本實用新型Zigbee射頻模塊在市面上的萬能板類的學習插板上是可以直接插進去使用的,方便快捷,而且可以重復多次使用,可直接插拔,極大的方便了大學實踐課程的使用,也降低了學生或者研發人員的入門的門檻,方便進行二次開發。
- 專利類型實用新型
- 申請人廣州致遠電子股份有限公司;
- 發明人周立功;
- 地址510660 廣東省廣州市天河區高普路1035號第2層204房
- 申請號CN201220749542.5
- 申請時間2012年12月31日
- 申請公布號CN203071921U
- 申請公布時間2013年07月17日
- 分類號H04B1/38(2006.01)I;
