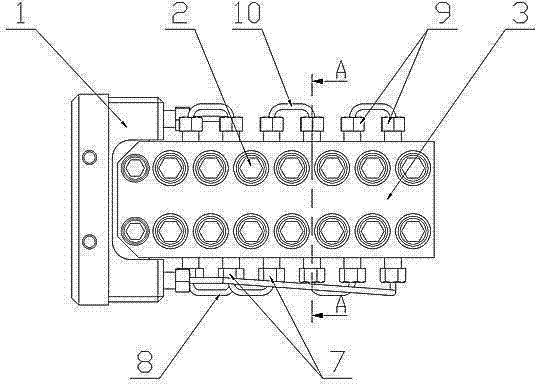

摘要：本實用新型公開一種色譜儀用高壓靜態混合器，其特征在于：所述的混合器包括混合器接頭，在混合器接頭的一側設置有通過密封螺栓連接為一體結構的上蓋和下蓋，在上蓋和下蓋之間夾設有密封墊，在上蓋和下蓋之間設置有混合腔單元，所述的混合腔單元由柱狀混合腔體，相配的上連接螺栓、上管路，相配的下連接螺栓、下管路組成，柱狀混合腔體設置在上蓋和下蓋之間，上蓋內設置有空心的上連接螺栓，上連接螺栓內穿接有上管路，上管路與柱狀混合腔體的上端相連通，柱狀混合腔體的下端與通過下連接螺栓連接在下蓋內的下管路連通，下管路的末端與混合器接頭相連。這是一種結構簡單，設計巧妙，低成本、高耐壓、小體積、通用性好的色譜儀用高壓靜態混合器。
- 專利類型實用新型
- 申請人大連依利特分析儀器有限公司;南京理工大學;
- 發明人董智勇;王風云;李乃杰;雷武;張萬程;唐濤;李彤;
- 地址116023 遼寧省大連市七賢嶺高新園區學子街2-2號
- 申請號CN201220705211.1
- 申請時間2012年12月19日
- 申請公布號CN203061073U
- 申請公布時間2013年07月17日
- 分類號B01F5/00(2006.01)I;B01F3/08(2006.01)I;B01F13/10(2006.01)I;B01D15/08(2006.01)N;
