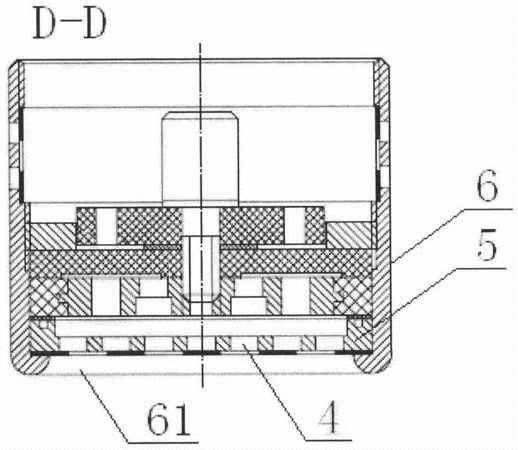

摘要：一種傳聲器極頭高頻離軸響應軸向對稱結構，包括極頭外殼和安裝在其頂端內的振膜組，該振膜組由繃膜環和固定在其一側的薄膜組成，其特征在于，在所述的繃膜環的一側設有一體的孔板，在該孔板上設有多個沿多個等間距的圓周均勻分布、等徑的小圓孔；所述的極頭外殼的頂端為縮口圓孔，繃膜環的外周面配合地嵌入該縮口圓孔內。本實用新型的優點是：這種改進的繃膜環的結構對滌綸薄膜能提供更強的支撐性，能有效提高極頭的長期穩定性；其次，孔板上的小圓孔直徑一致，幾十個小圓孔均勻分布在數個半徑大小不同的圓周上，小圓孔的存在能起到很好的均衡頻響的效果。
- 專利類型實用新型
- 申請人北京第七九七音響股份有限公司;
- 發明人任曉飛;閆欣;李建偉;陳懷民;
- 地址100015 北京市朝陽區酒仙橋路2號
- 申請號CN201320023978.0
- 申請時間2013年01月16日
- 申請公布號CN203057488U
- 申請公布時間2013年07月10日
- 分類號H04R7/02(2006.01)I;H04R7/16(2006.01)I;
