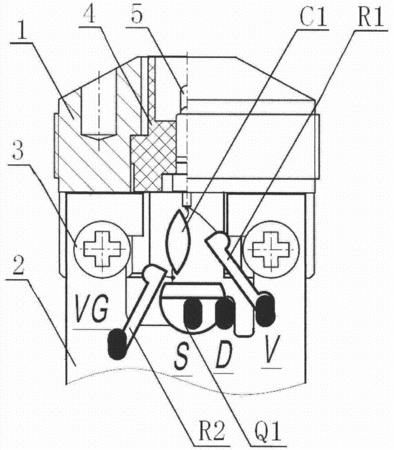

摘要：一種傳聲器高阻器件的布局和焊接結構，包括金屬錐體、線路板、非金屬套管、彈簧探針和高阻器件，金屬錐體通過螺釘與線路板固定，彈簧探針嵌入非金屬套管的中心孔內并安裝在金屬錐體內；高阻器件的極化電壓電阻的兩端引腳分別焊接在線路板和彈簧探針的尾端焊盤上；耦合電容的一端引腳焊接在彈簧探針尾端的焊盤上，另一端與場效應三極管的柵極和偏置電阻的一端引腳懸空焊接，場效應三極管和偏置電阻的其余引腳分別焊接在線路板上的對應焊盤上。本實用新型的優點是：通過將高阻電子元器件懸空式的焊接，使傳聲器的高阻抗部分實現對噪聲源的物理隔離，可以避免傳統高阻受潮濕影響造成的性能問題，并且不提高對線路板本身的要求從而避免成本的明顯上升。
- 專利類型實用新型
- 申請人北京第七九七音響股份有限公司;
- 發明人劉怡強;史強;
- 地址100015 北京市朝陽區酒仙橋路2號
- 申請號CN201320023954.5
- 申請時間2013年01月16日
- 申請公布號CN203057509U
- 申請公布時間2013年07月10日
- 分類號H04R19/04(2006.01)I;H04R1/06(2006.01)I;
