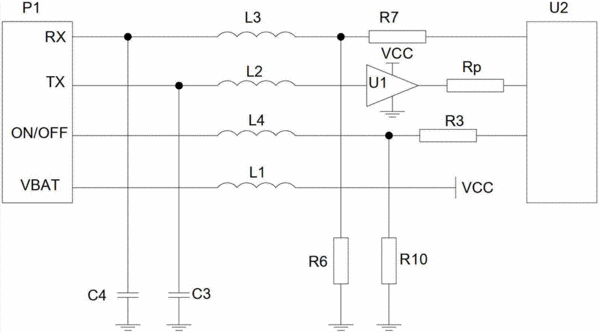

摘要：本實用新型涉及一種GPS傳感器模塊，其包括一連接器，所述連接器具有信號接收端、信號發送端、使能端、供電端；信號接收端依次通過電感L3、電阻R7與一MCU連接，電感L3與電阻R7之間的連接節點通過一電阻R6接地；信號發送端依次通過電感L2、電平移位器U1、電阻Rp與所述MCU連接；使能端依次通過電感L4、電阻R3與所述MCU連接，電感L4、電阻R3之間的連接節點通過一電阻R10接地；供電端通過電感L1與3.6V電源連接。將GPS傳感器做成模塊化標準化，可應用在多種場景；通過在傳感器上的分壓電阻（即電阻R6、電阻R7），可以將采集的數據被MCU識別。
- 專利類型實用新型
- 申請人深圳市億道信息技術有限公司;
- 發明人劉遠貴;石慶;張治宇;鐘景維;王曉艷;
- 地址518008 廣東省深圳市福田區梅林路10號嶺南工業大廈壹樓西5-6號
- 申請號CN201320084331.9
- 申請時間2013年02月23日
- 申請公布號CN203054225U
- 申請公布時間2013年07月10日
- 分類號G01S19/13(2010.01)I;
