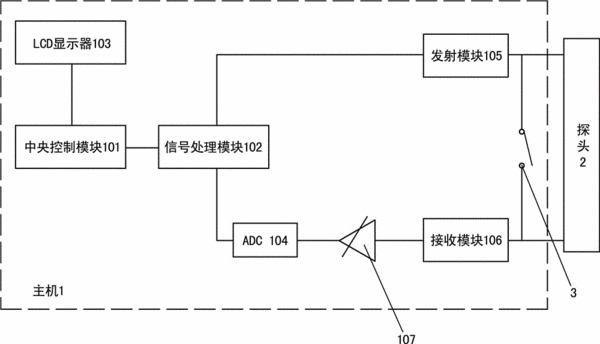

摘要：本實用新型涉及一種超聲波測厚儀，包括主機、探頭，主機包括中央控制模塊、信號處理模塊、顯示模塊、模數轉換器、發射模塊和接收模塊。由于在模數轉換器的基礎上增設了信號處理模塊，模數轉換器將模擬回波信號轉換為數字回波信號，在信號處理模塊中進行比較，由硬件直接得出零點的前后兩個位置的信息Db、Da，以及Db所對應的時間Tb，在中央處理模塊中，根據公式計算出被測工件底面（界面）的回波時間Tj，代入厚度計算公式計算出被測工件的厚度d，厚度d的精度由原來的T提高到了因此，即使模數轉換器選用的采樣頻率較低的情況下仍取得較高的測量精度，由于模數轉換器可選用較低采樣頻率，模數轉換器的成本大幅度降低，從而降低了整機的制造成本。
- 專利類型實用新型
- 申請人汕頭市超聲儀器研究所有限公司;
- 發明人謝曉宇;謝錦深;李棉龍;
- 地址515041 廣東省汕頭市金平區金砂路77號
- 申請號CN201220750413.8
- 申請時間2012年12月31日
- 申請公布號CN203037849U
- 申請公布時間2013年07月03日
- 分類號G01S15/08(2006.01)I;
