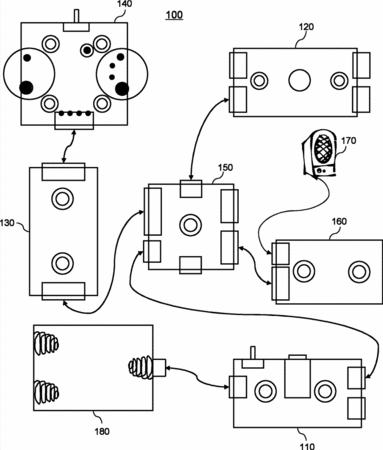

摘要：本發明提供一種超聲波測距裝置，其包括超聲波收發模塊、控制模塊、432轉接板、按鈕模塊、語音播放模塊、喇叭和開關模塊，其中所述控制模塊的輸出插座通過一帶插頭的導線與所述超聲波收發模塊的控制接口連接，所述控制模塊的輸入插座通過一帶插頭的導線與432轉接板的一個四線插座連接，所述按鈕模塊的按鍵信號輸出插座通過帶插頭的導線與所述432轉接板中一兩線插座連接，開關模塊的第一輸出插座通過一帶插頭的導線與432轉接板的另一兩線插座連接，所述語音播放模塊的信號接收插座通過帶插頭的導線與432轉接板的一三線插座連接，所述語音播放模塊的輸出插座導線與喇叭連接。
- 專利類型發明專利
- 申請人無錫愛睿芯電子有限公司;
- 發明人劉凡;曹偉勛;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201110094252.1
- 申請時間2011年04月15日
- 申請公布號CN102736082A
- 申請公布時間2012年10月17日
- 分類號G01S15/08(2006.01)I;G01S7/521(2006.01)I;
