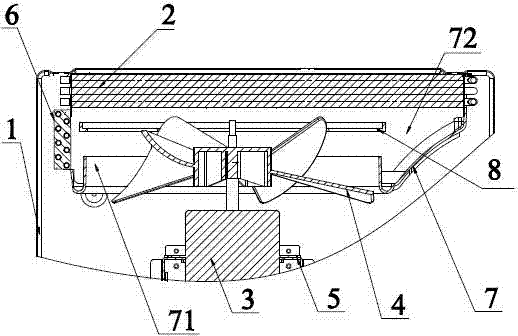

摘要：本實用新型涉及空調領域，具體涉及一種新型窗式空調器。所述窗式空調器包括底板、第一冷凝器、打水環、電機、安裝在電機的轉軸上的風扇，所述第一冷凝器安裝在底板上，電機通過電機支架安裝在底板上且風扇朝向第一冷凝器，第一冷凝器在靠近風扇的一側還設有導流板，打水環安裝在風扇或電機轉軸上，打水環與風扇同步旋轉，風扇的側方還設有第二冷凝器，第一冷凝器的冷凝管與第二冷凝器的冷凝管連通。本實用新型由于在風扇的側方加裝第二冷凝器，一方面，充分利用了風扇側方的有效結構空間，增大了出風面積和冷凝器的換熱面積；另一方面，充分利用窗式空調器運行時產生的冷凝水與冷凝器進行換熱，提高冷凝器換熱效果。
- 專利類型實用新型
- 申請人海信科龍電器股份有限公司;廣東科龍空調器有限公司;
- 發明人蘇楚洲;鄒海如;李偉寧;李林;
- 地址528303 廣東省佛山市順德區容桂街道容港路8號
- 申請號CN201320007935.3
- 申請時間2013年01月08日
- 申請公布號CN203024286U
- 申請公布時間2013年06月26日
- 分類號F24F1/02(2006.01)I;F24F13/30(2006.01)I;
