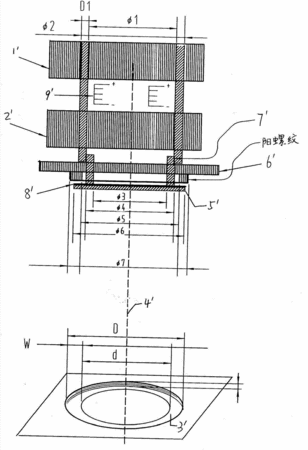

摘要:本實用新型關于雙目觀測望遠鏡自由式準直調節目鏡座和雙目觀測望遠鏡,其中的目鏡座包括:目鏡筒;目鏡鎖緊手輪;目鏡調焦手輪;具有通孔的固定件,該固定件包括:圓筒和圓環盤,圓筒的上部與目鏡筒的下部固定連接,圓筒的下部與圓環盤的上部固定連接,圓筒的外徑小于圓環盤的外徑,圓環盤的外徑小于目鏡座連接孔的內孔直徑且大于目鏡座連接孔的通光孔直徑;準直調節鎖緊手輪,位于圓環盤的上方且設置于圓筒的外周,包括:調節輪和圓環形凸臺,準直調節鎖緊手輪通過圓環形凸臺上設置的陽螺紋與目鏡座連接孔螺接,從而將圓環盤固定壓設在目鏡座連接孔中。本實用新型提供的上述技術方案可以使用戶方便快捷的自行調節雙目觀測望遠鏡的準直度。
- 專利類型實用新型
- 申請人北京歐普特科技有限公司;昆明歐普特斯光學有限公司;丹克-梅爾光學公司;
- 發明人譚建偉;李文波;
- 地址100015 北京市海淀區知春路49號B座306室
- 申請號CN201220728894.2
- 申請時間2012年12月26日
- 申請公布號CN203012232U
- 申請公布時間2013年06月19日
- 分類號G02B23/00(2006.01)I;G02B7/00(2006.01)I;
